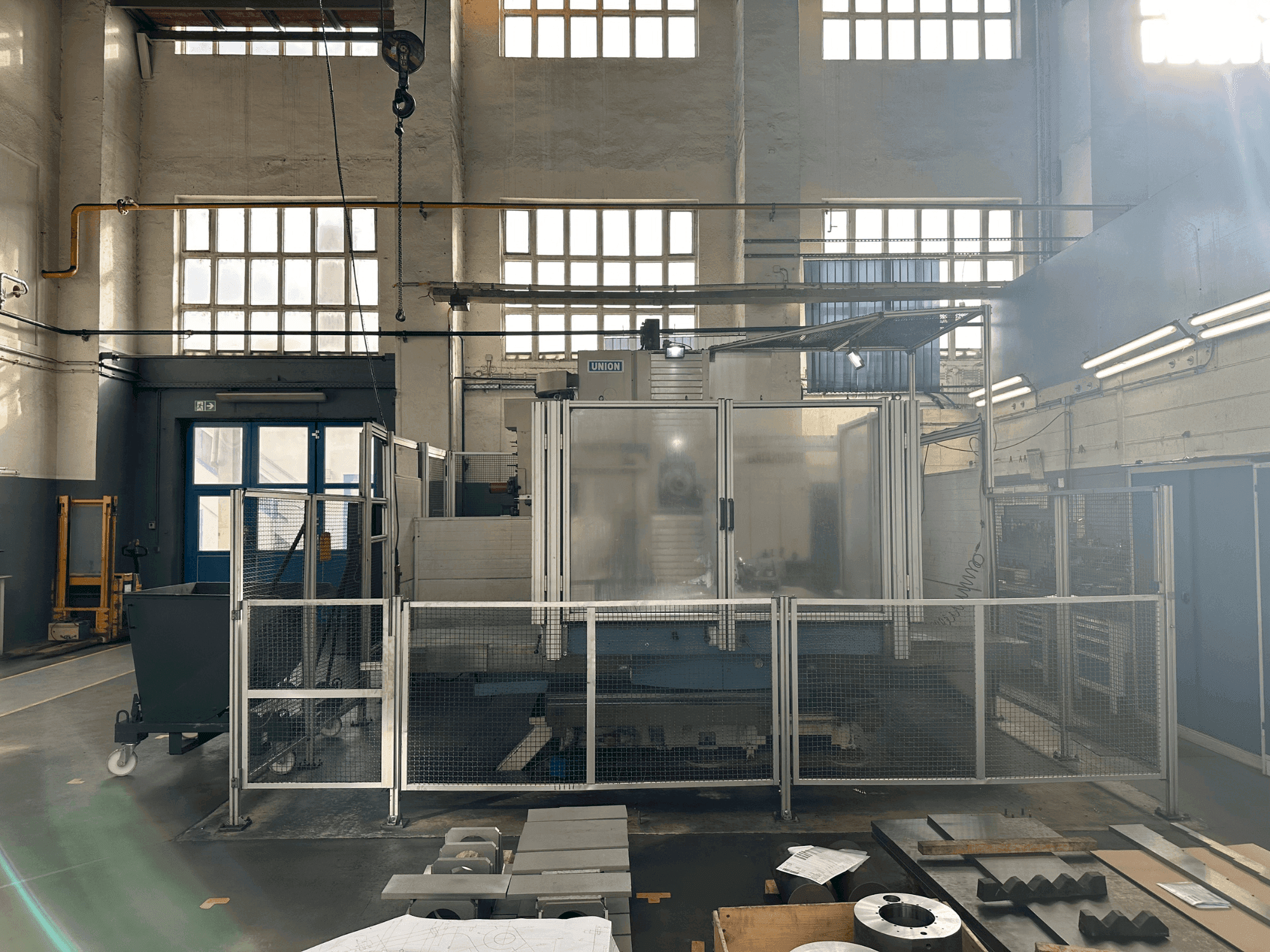

Używana frezarka Union TC 110 - 2002 - Frezarka na sprzedaż

Pokaż w oryginalnym języku

Ta 3-osiowa frezarka Union TC 110, wyprodukowana w 2002 roku, jest umiejętnie sterowana przez system Heidenhain TNC 426. Wyposażona jest w 40-krotny zmieniacz narzędzi SIDEPALSA i uchwyt narzędziowy SK50. Wymiary stołu wynoszą 1250 x 1600 mm, a ruch w osiach X, Y, Z i W wynosi odpowiednio 2000 mm, 1600 mm, 1500 mm i 550 mm. Jego wrzeciono obsługuje średnicę 110 mm, zwiększając precyzję dzięki nominalnemu momentowi obrotowemu 1639 Nm i prędkości do 4000 min^-1. Aby uzyskać więcej informacji na temat frezarki Union TC 110, skontaktuj się z nami.

Informacje o maszynie

marka: UNION
rok: 2002
MODEL: TC 110
zastosowanie: Inne narzędzia maszynowe
Lokalizacja: Niemcy
rodzaj maszyny: Wytaczarka (Metal)
Dostępność: Sprzedana
Marka sterowania: HEIDENHAIN

Dane techniczne - UNION TC 110

Ogólne dane

Długość maszyny: 5150 mm
Szerokość maszyny: 8600 mm
Wysokość maszyny: 5150 mm

Sterowanie

Model: TNC 426
Marka: HEIDENHAIN

Główny napęd

Ilość wrzecion: 2
Zakres obrotów wrzeciona: 4000 1/MIN
Stożek zaciskowy: SK50
Liczba osi: 3

Przesuw

Oś X Przesuw: 2000 mm
Oś X Szybki posuw: 15m/min
Oś Y Przesuw: 1600 mm
Oś Y Siła posuwu: 16kN
Oś Y Szybki posuw: 15m/min
Oś Z Przesuw: 1500 mm
Oś Z Siła posuwu: 20kN
Oś Z Szybki posuw: 15m/min
Oś W Przesuw: 550 mm

Narzędzi

Ilość indeksów: 40
Uchwyt narzędziowy: SK50

Dodatkowy sprzęt

- Zmieniarka narzędzi SIDEPALSA 40-krotna
- Kontrola włączona 79431 godzin // Maszyna włączona 76080 godzin // Program uruchomiony 27696 godzin

Informacje dodatkowe

Korzyści dla maszyny

Korzyści techniczne dla maszyn:
- - Zaawansowana jednostka sterująca (heidenhain tnc 426) zwiększa precyzję operacji.
- - Średnica wrzeciona: 110 mm
- - Ciśnienie, min. : 6 bar
- - Średnica zewnętrzna rury: 8 mm
- - Liczba stopni przekładni: 2
- - Zakres prędkości biegu 1: 5-670 min-1
- - Zakres prędkości biegu 2: 671-4000 min-1
- - Nominalny moment obrotowy wrzeciona: 1639 nm
- - Maksymalny moment obrotowy wrzeciona: 2012 nm
Jakościowe korzyści dla maszyn:
- - Wysoka dokładność wrzeciona z odchyleniem kołowym i wartościami cylindryczności zapewniającymi wysoką jakość wykończenia.
- - Wysoki moment obrotowy wrzeciona zapewnia solidne możliwości cięcia.
- - Wymiary stołu: 1250 x 1600 mm
