Używany SCHMID SE 368 na sprzedaż | gindumac.com

Pokaż w oryginalnym języku

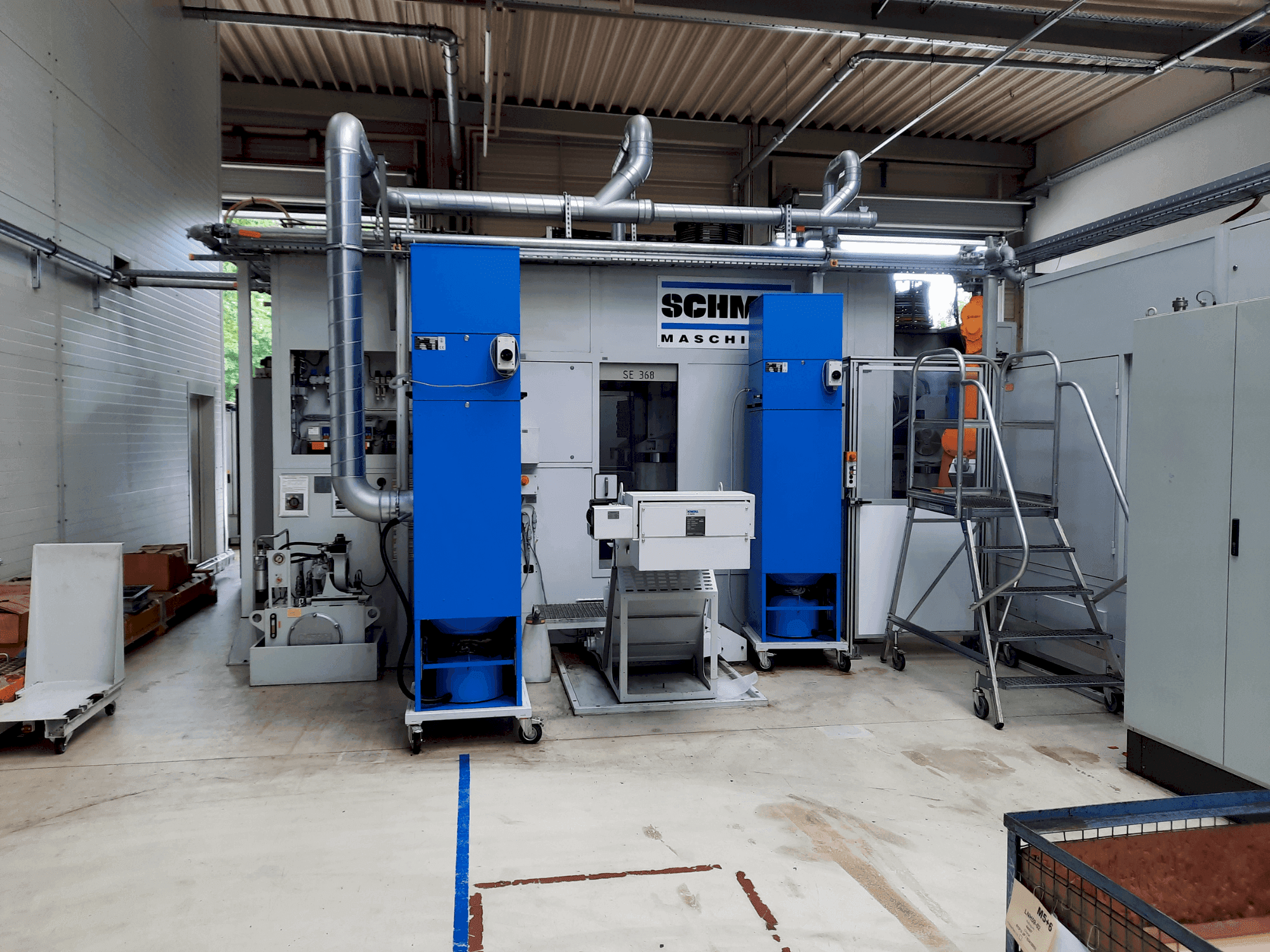

To 5-osiowe poziome centrum obróbcze SCHMID SE 368 zostało wyprodukowane w 2019 roku. Posiada sterowanie Siemens Sinumerik 840 D SL, szybkie prędkości przesuwu 75/40/90 m/min w X/Y/Z oraz stół wahadłowy. Wyposażona w podwójne obrotowe jednostki obrotowe NC, 30-krotny zmieniacz narzędzi i uchwyt narzędziowy HSK-A63. Maksymalna prędkość obrotowa wynosi 10 000 obr. Zawiera przenośnik wiórów i system chłodzenia. Doskonała okazja do zakupu poziomego centrum obróbczego SCHMID SE 368. Skontaktuj się z nami, aby uzyskać więcej informacji na temat tego poziomego centrum obróbczego.

Informacje o maszynie

marka: SCHMID
rok: 2019
MODEL: SE 368
zastosowanie: Frezowanie
Lokalizacja: Niemcy
rodzaj maszyny: Poziome centrum obróbcze
Dostępność: Sprzedana
Marka sterowania: SIEMENS

Dane techniczne - SCHMID SE 368

Ogólne dane

Waga maszyny: 21000 kg

Sterowanie

Model: Sinumerik 840 D SL
Marka: SIEMENS

Główny napęd

Ilość wrzecion: 2
Zakres obrotów wrzeciona: 50 - 24000 rpm 1/MIN
Stożek zaciskowy: HSK-A63

Przesuw

Oś X Przesuw: 400 mm
Oś X Szybki posuw: 75 m/min
Oś Y Przesuw: 450 mm
Oś Y Szybki posuw: 40 m/min
Oś Z Przesuw: 550 mm
Oś Z Szybki posuw: 90 m/min

Narzędzi

Maks. średnica narzędzi: 75 mm

Dodatkowy sprzęt

- Podwójne wrzeciono
- Tabela wahadłowa
- 2x 2 jednostki obrotowe NC
- System szafy sterowniczej
- Przenośnik wiórów Knoll 600K-1 2019
- Jednostka hydrauliczna
- System filtrów
- System chłodzenia Lahntechnik KOF1803-100 2020
- Liczba pozycji magazynu narzędzi: 2x 30
- Stół obrotowy (NC / mocowanie hydrauliczne): n x 360o, oś pionowa,

Informacje dodatkowe

Korzyści dla maszyny

Korzyści techniczne dla maszyn:
- - Trójfazowy napęd główny ibag: s1-100% 40 kw / s6-40% 52 kw
- - Kluczowe dane dotyczące wydajności wrzeciono robocze kw s1 : 3 12 29 40 40
- - Prędkości wrzeciona ok. 1/min: 1 000 5 000 10 000 20 000 24 000
- - Moment obrotowy ok. Nm: 27 27 27 19 17
- - Średnica narzędzia z wolnymi sąsiednimi pozycjami: 125 mm
- - Stół obrotowy (nc / indeksowanie hydrauliczne) : oś pionowa, 0° - 180°, maks. Kąt obrotu w połączeniu z 5. Osią : +/- 150°
- - Średnica stołu obrotowego : 400 mm, stół obrotowy (osie poziome u1-u2/ v1-v2), stół obrotowy (nc / mocowanie hydrauliczne) : n x 360o, oś pionowa, średnica stołu obrotowego : 330 mm
- - Mocowanie palet: 2 moduły mocowania w punkcie zerowym/stół
- - Systemy pomiaru położenia: systemy pomiaru położenia bezwzględnego
- - Tolerancja położenia x - y - z : 0. 008 mm (vdi/dgq 3441)
