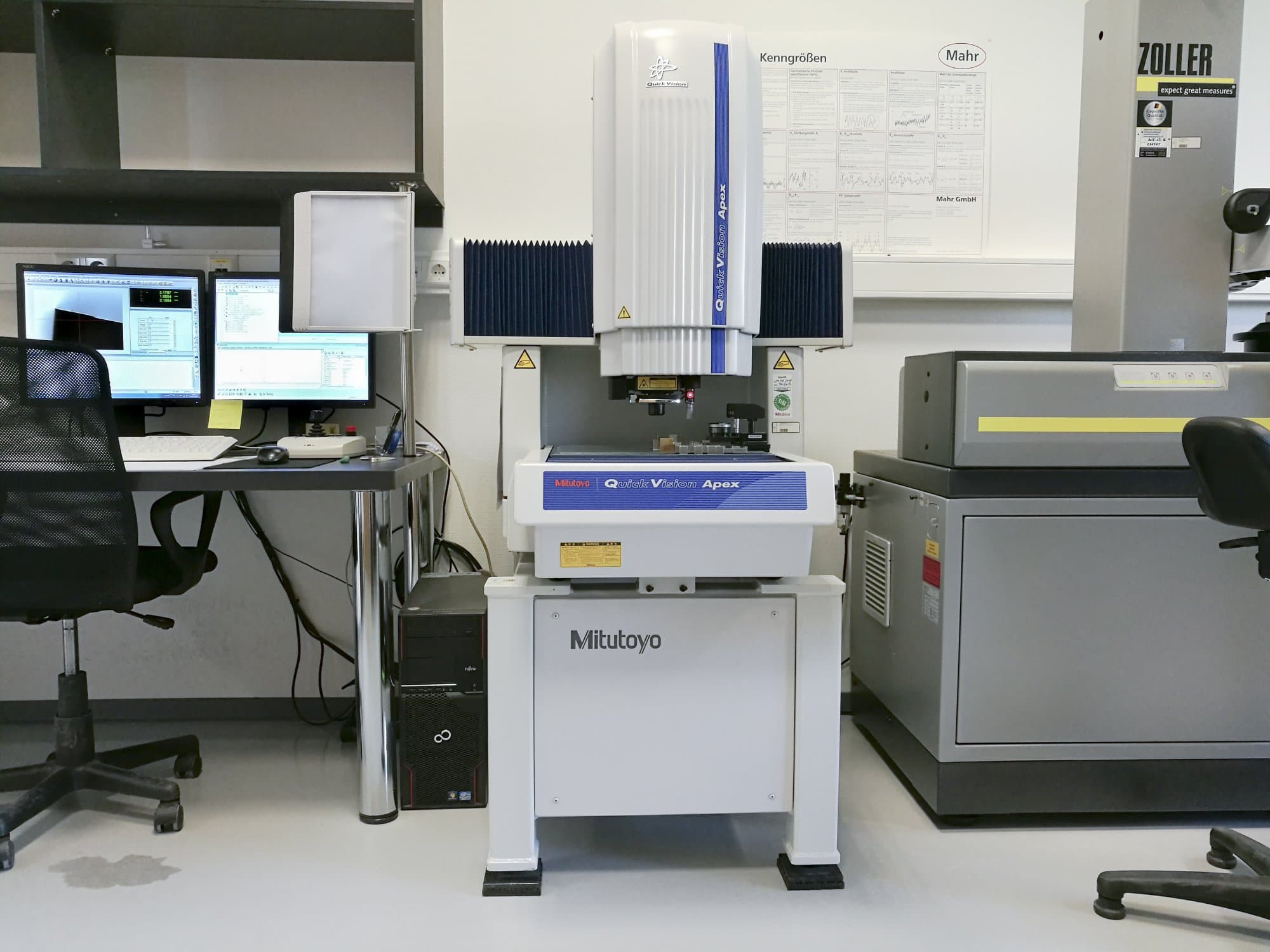

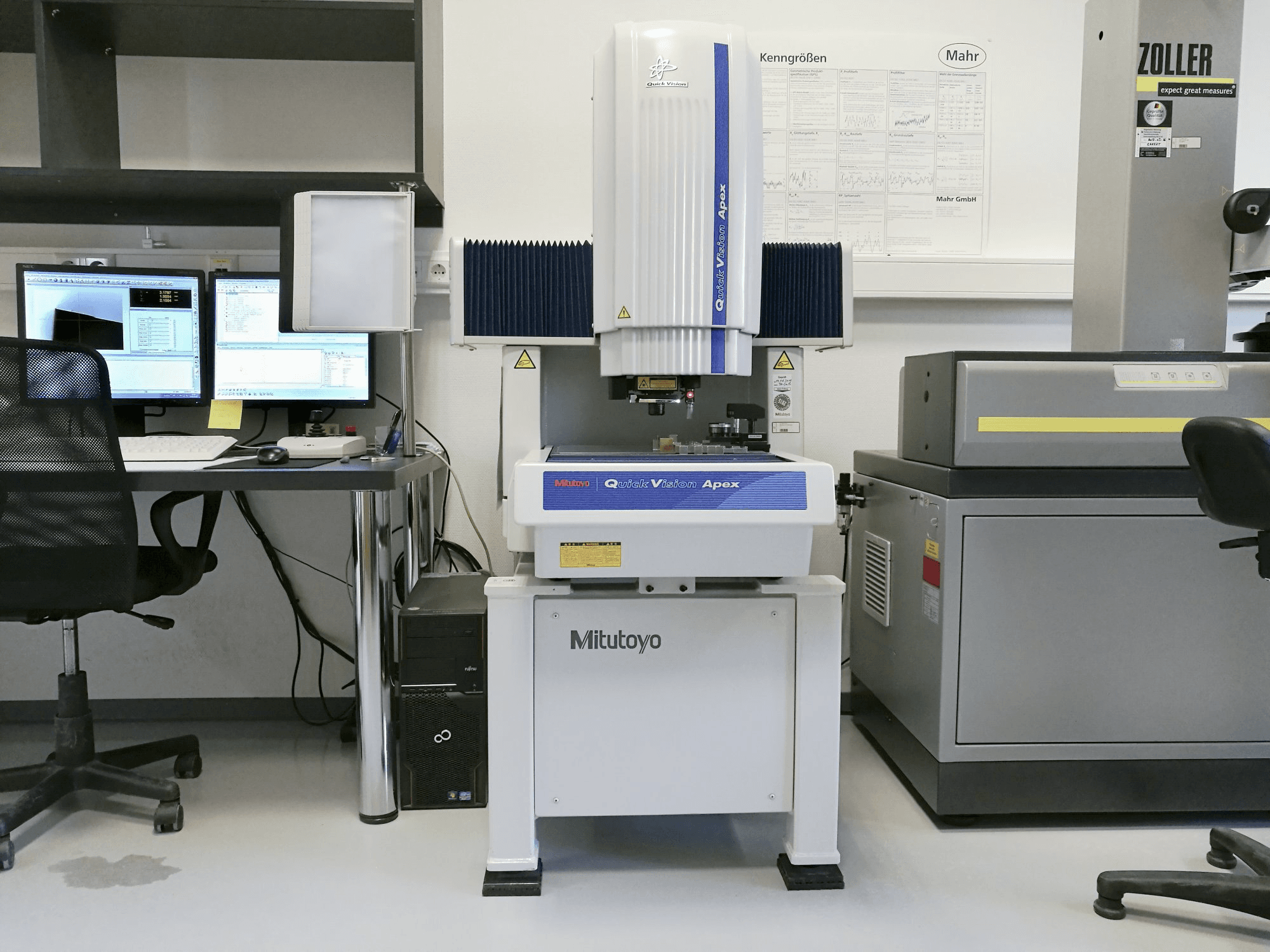

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Ogólne dane

• Długość maszyny: 859 mm
• Szerokość maszyny: 951 mm
• Wysokość maszyny: 1609 mm
• Waga maszyny: 360 kg

Sterowanie

• Model: QVPAK
• Wersja: 11.101
• Zdalne sterowanie: Tak

Główny napęd

• Kamera: Czarno-biała wysokoczuła kamera CCD
• Oświetlenie: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Rozdzielczość: 0.0001 mm

Przesuw

• Oś X Przesuw: 300 mm
• Oś X Posuw roboczy: 300 mm/s
• Oś X Największy zakres błędu pomiaru: -0.761 µm
• Oś X Precyzja: E1x1-(1.5+3L/1000) µm
• Oś Y Przesuw: 200 mm
• Oś Y Posuw roboczy: 300 mm/s
• Oś Y Największy zakres błędu pomiaru: 0.488 µm
• Oś Y Precyzja: E1y2-(1.5+3L/1000) µm
• Oś Z Przesuw: 200 mm
• Oś Z Posuw roboczy: 300 mm/s
• Oś Z Największy zakres błędu pomiaru: -0.982 µm
• Oś Z Precyzja: E1z3-(1.5+4L/1000) µm
• Płaszczyzna X-Y (Przekątna 1) Największy zakres błędu pomiaru: 1078 µm
• Płaszczyzna X-Y (Przekątna 1) Precyzja: E2xy4-(2+4L/1000) µm
• Płaszczyzna X-Y (Przekątna 2) Największy zakres błędu pomiaru: 1326 µm
• Płaszczyzna X-Y (Przekątna 2) Precyzja: E2xy5-(2+4L/1000) µm

Przedmiot obrabiany

• Przedmiot obrabiany z: 200 mm
• Ciężar przedmiotu obrabianego: 20 kg

Stół

• Długość zewnętrzna: 399 mm
• Szerokość zewnętrzna: 271 mm

Media

• Główne przyłącze elektryczne: 230 V / 50 Hz
