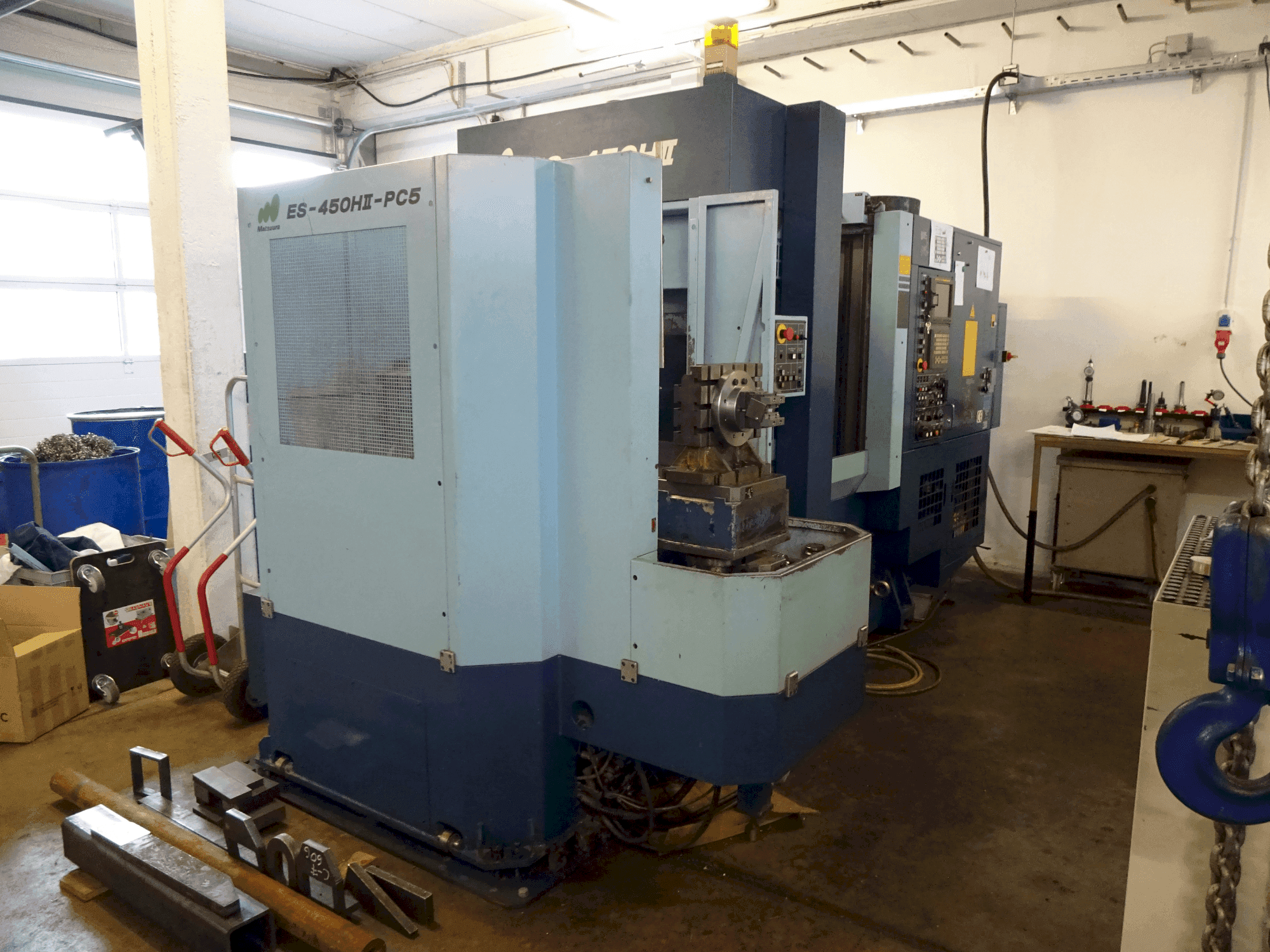

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Informacje dodatkowe

Korzyści dla maszyny

• Korzyści techniczne dla maszyn:
  • - Wysokość powierzchni stołu (od podłogi): 1000 mm

Informacje dodatkowe

• - Trasy: Oś X (kolumna prawa/lewa): 450 mm (250 po lewej, 200 po prawej) Oś Y (głowica wrzeciona góra/dół): 400 mm Oś Z (paleta do tyłu/do przodu): 400mm (+250 przy zmianie palety) Obrabiany przedmiot Odległość między górną powierzchnią palety a nosem wrzeciona: 80~480 mm Odległość między środkiem palety a prowadnicami kolumny: 120~520mm Paleta: Obszar roboczy: 300 x 300 mm Maksymalna waga ładunku: 200 kg Otwór gwintowany powierzchniowo (rozmiar x ilość): M12 x P1.75 x 32mm Stół Kąt indeksowania stołu: 1 stopień Prędkość indeksowania stołu: 1,5 s/90°, 1,9 s/180° Siła zacisku sprzęgła: 27,3 kN Wrzeciono ID łożyska wrzeciona: Ø70mm Maksymalny moment obrotowy wrzeciona: 105/1000 minˉ1 Nm Siła zacisku narzędzia: 8,2 kN Orientacja wrzeciona: Standardowa (elektryczna) Przedmuch powietrza wrzeciona: Standard Prędkość posuwu Prędkość cięcia (X/Y/Z): 1~15000 mm/min Ręczny posuw ciągły (jog): 0~4000 mm/min Najmniejszy przyrost wyjściowy: 0,001 mm Automatyczny zmieniacz narzędzi Typ trzpienia pociągowego: JIS B 6339 kołek pociągowy 40P Przechowywanie narzędzi: 30 szt. Metoda wyboru narzędzia: Kod adresów i wybór losowy Dwukierunkowy obrót magazynka. (T4) Czas wymiany narzędzia (narzędzie do narzędzia): 1,5 s (mniej niż 6 kg), 2,0 s (więcej niż 6 kg) Czas wymiany narzędzia (chip do chipa): 3,2 s Skok garnka narzędzia: 95,25 mm Automatyczny zmieniacz palet Liczba palet: 2 System zmiany palet: Metoda stołu obrotowego Czas zmiany palety: 8,5 s Czas zmiany palety (paleta na paletę): 9,0 sek Siła zacisku palety: 41,5 kN Waga palety/sztukę: 40 kg Rozmiar palety: 300 x 300 mm Maksymalna waga ładunku: 200 kg Silniki Silnik wrzeciona: Alpha T8/1500 AC 11,0/7,5kW (30min./prędkość ciągła) Silniki posuwu: Oś X: model α 22/3000 AC 4,4kW Oś Y: model α 22/2000 z hamulcem AC 4,4kW Oś Z: model α 22/3000 AC 4,4kW Silnik hydrauliczny: AC 1,5kW Silnik smarowania: AC 0,02kW Silnik chłodziwa: AC 0,75kW Wymagana moc Całkowita pojemność elektryczna: 34KVA Źródło powietrza: 0,54~0,93 MPa Wydajność powietrza: 400 l/min Pojemność zbiornika hydraulicznego: 15L Pojemność zbiornika smarowania: 2,7 l Pojemność zbiornika chłodziwa: 200L Wyposażenie standardowe Osłona obudowy narzędzia (z górną pokrywą) Przepływ wiórów Zsynchronizowany kran Chłodnica oleju wrzeciona Zabezpieczenie przed przeciążeniem wrzeciona Urządzenie zabezpieczające interfejs osi posuwu Oświetlenie robocze (światło fluorescencyjne) Licznik kodów M (9 rodzajów) Chłodzenie przez wrzeciono Interfejs sondy wrzeciona (bez sondy) Filtropochłaniacz Przenośnik wiórów Podręczniki
