Heller MC 16 Poziome centrum obróbcze

Pokaż w oryginalnym języku

To Heller MC 16 Poziome centrum obróbcze zostało wykonane w 2002 roku w Niemczech. Jest wyposażone w jednostkę sterującą Siemens 840 PL (Power Line) i ma 4 osie. Maszyna ma prędkość obrotową wrzeciona 45 - 12000 obr/min.

Informacje o maszynie

marka: HELLER
rok: 2002
MODEL: MC 16
zastosowanie: Frezowanie
Lokalizacja: Słowenia
rodzaj maszyny: Poziome centrum obróbcze
Dostępność: Sprzedana
Marka sterowania: SIEMENS

Dane techniczne - HELLER MC 16

Sterowanie

Model: 840 PL (Power Line)
Marka: SIEMENS

Główny napęd

Zakres obrotów wrzeciona: 45 – 12000 1/MIN
Moc silnika wrzeciona: 40 Kw
Liczba osi: 4

Przesuw

Oś X Przesuw: 630 mm
Oś Y Przesuw: 630 mm
Oś Z Przesuw: 630 mm

Przedmiot obrabiany

Średnica toczenia nad łożem: 720 mm
Średnica toczenia nad suportem: 800 mm
Ciężar przedmiotu obrabianego: 500 kg

Stół

Długość zewnętrzna: 400 mm
Szerokość zewnętrzna: 500 mm

Narzędzi

Maks. średnica narzędzi: 72/140 mm
Maks. długość narzędzi: 320 x 12 mm
Uchwyt narzędziowy: HSK 63

Media

Główne przyłącze elektryczne: 400 V/ 50 Hz
Transporter wiórów: Tak

Informacje dodatkowe

Korzyści dla maszyny

Korzyści techniczne dla maszyn:
- - Czas wymiany palet 8 sek.

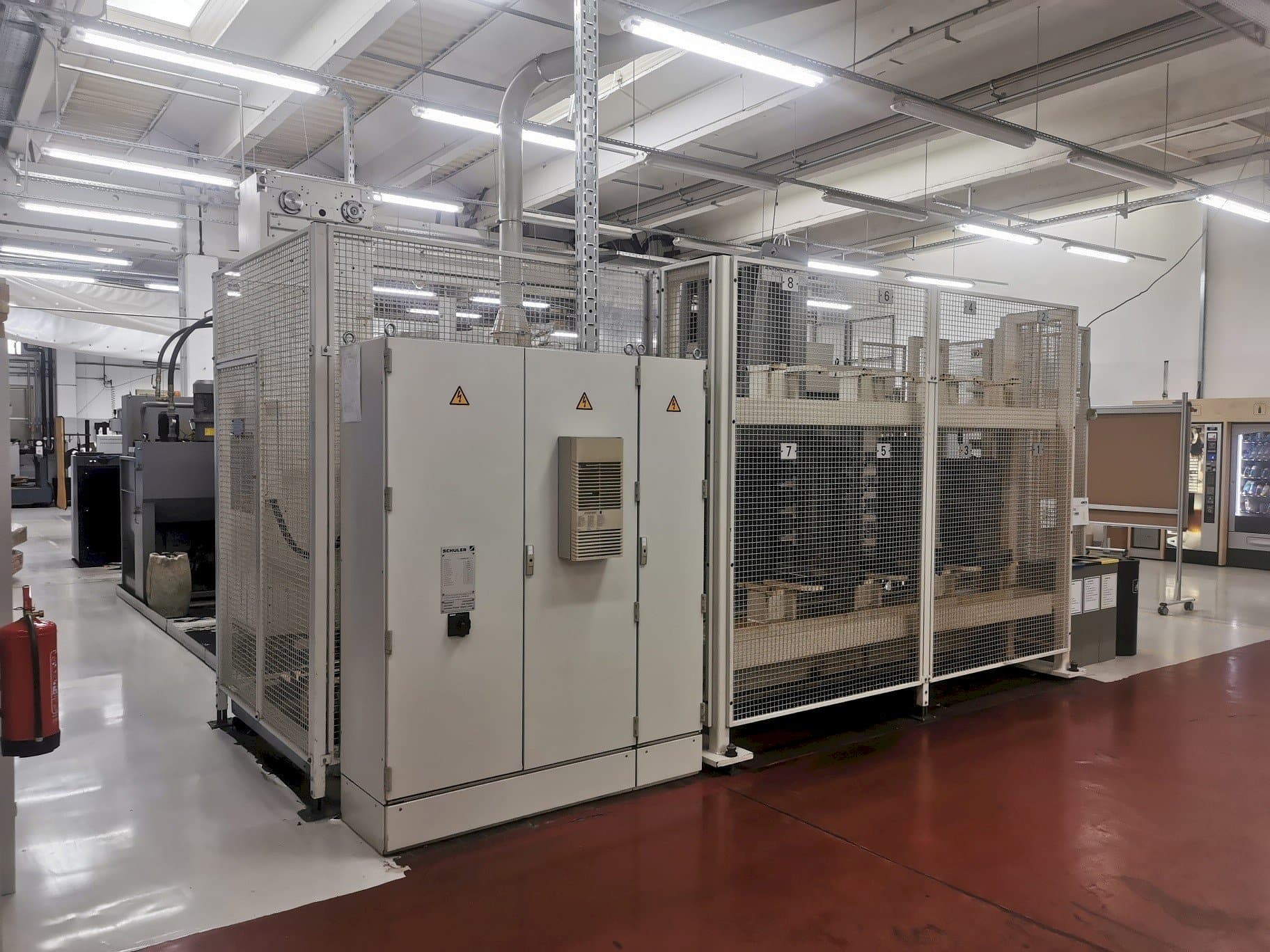

- - Zmieniacz palet z osłoną przeciwbryzgową do mocowania detali podczas procesu obróbki na palecie zewnętrznej, którą można obracać ręcznie 4 x 90°. Maszyna została połączona z systemem składowania palet schuller (10 palet + 2 w maszynie) i nie posiada drzwi bezpieczeństwa przed maszyną.
- - Stół obrotowy nc oś b indeksowanie 360,000 x 0. 001 °
- - Siła posuwu 10000 nm
- - Posuw / szybki posuw xyz 1 - 60. 000 mm/min
- - Prędkość obrotowa osi b 25 min-1 / min
- - Oddzielny stojący 160-stanowiskowy magazyn narzędziowy z drzwiczkami do odkładania narzędzi i podwójnym chwytakiem obrotowym, własny sterownik pc firmy siemens z ekranowym systemem zarządzania narzędziami
- - Kontrola hamowania narzędzi
- - Głowica sondy pomiarowej renishaw dla przedmiotu obrabianego
- - Duże urządzenie do przygotowania chłodziwa knoll model ae 1110 z filtrem turbo i pompą wysokociśnieniową 6,3 kw model kts 25 do wewnętrznego zasilania chłodziwem przez wrzeciono, wbudowane w mobilne urządzenie knoll.
Jakościowe korzyści dla maszyn:
- - Oddzielne agregaty chłodzące dla wrzeciona silnika i dla środka chłodzącego.

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
