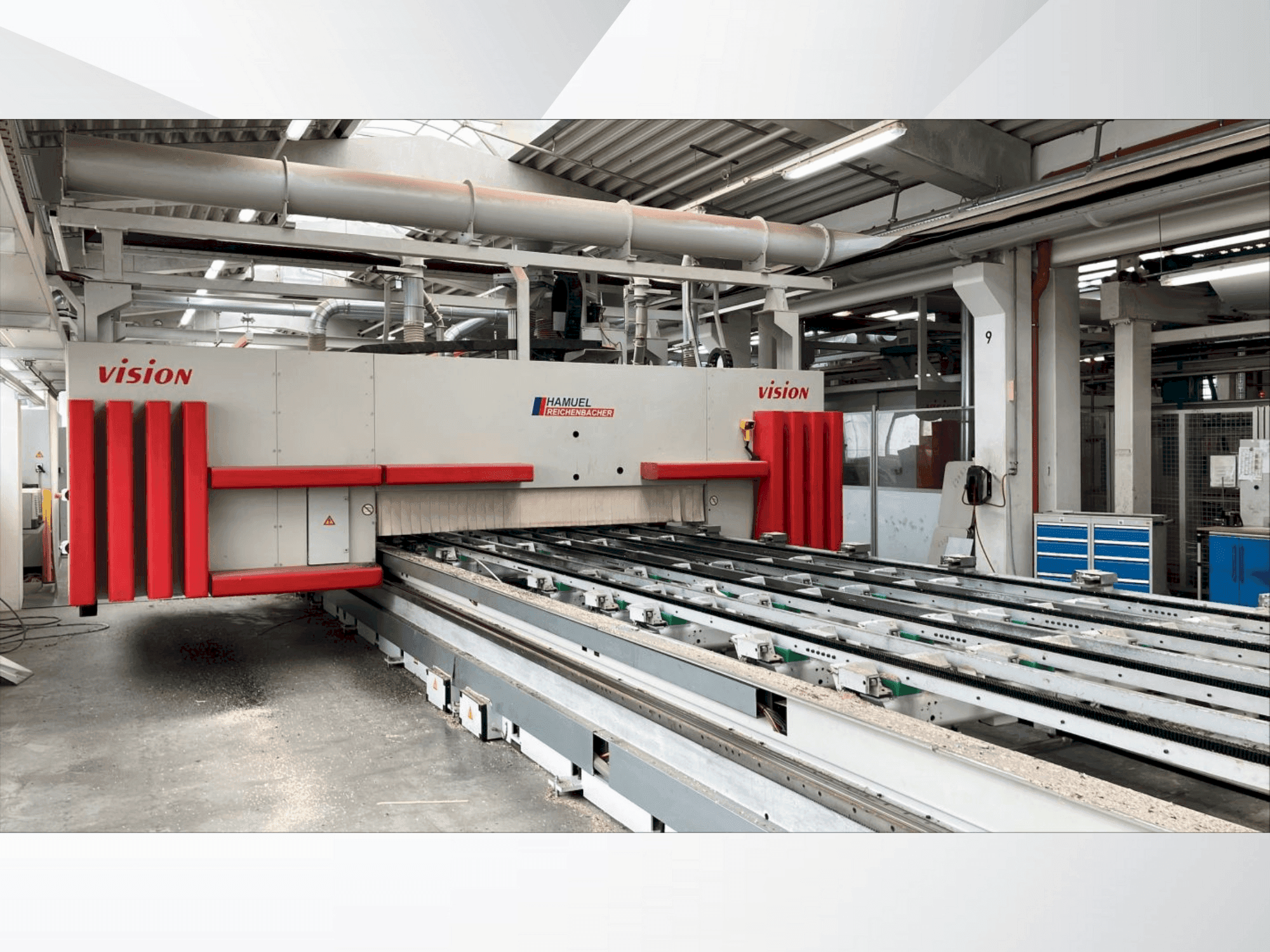

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Dodatkowy sprzęt

• - Automatycznie regulowany stół podporowy z kołkami podciśnieniowymi
• - Podciśnieniowe płyty ssące wbudowane w stałe łoże maszyny
• - Umożliwia elastyczne i bezpieczne pozycjonowanie części

Informacje dodatkowe

Korzyści dla maszyny

• Korzyści techniczne dla maszyn:
  • - Panel sterowania: 17" płaski ekran tft
  • - System operacyjny: windows 7
  • - Komputer z wyświetlaczem: pcu 50. 5
  • - Interfejs użytkownika: hmi operate
  • - Osie x1/x2: ok. 8540 mm - ruch wzdłużny suwnicy
  • - Oś y1: ok. 2500 mm - poprzeczny ruch jednostki
  • - Oś z1: ok. 480 mm - pionowy ruch jednostki
  • - Oś b1: ±180° - ruch obrotowy
  • - Oś c1: 360° - ruch obrotowy
  • - Oś x3: ruch jednostki wiercącej pod podłogą
• Jakościowe korzyści dla maszyn:
  • - Osie od u2 do u10: ruch nośnika
  • - Maszyna charakteryzuje się maksymalną prędkością 60 m/min na osiach x i y, 20 m/min na osi z, do 90°/s na osiach b i c oraz oferuje bezstopniowo programowalną prędkość posuwu w płaszczyźnie x/y wzdłuż dowolnej ścieżki.
  • - Sworznie próżniowe: 72 sztuki, Ø100 mm
  • - Skok: 100 mm
  • - Efektywny skok: 25 mm (nad taśmą bazową)
  • - Podciśnieniowy system nośny obejmuje 9 napędzanych silnikiem elektrycznym nośników, każdy o zakresie ruchu ±1000 mm, minimalnym rozstawie 300 mm (zwykle ~1000 mm) i wyposażony w 8 przyssawek podciśnieniowych (Ø100 mm) rozmieszczonych w układzie 1-2-2-2-1, monitorowanie podciśnienia i dysze nadmuchowe do czyszczenia padów, przy czym wszystkie nośniki są napędzane z obu stron silnikami elektrycznymi.

Informacje dodatkowe

• - Maszyna wciąż pod napięciem
