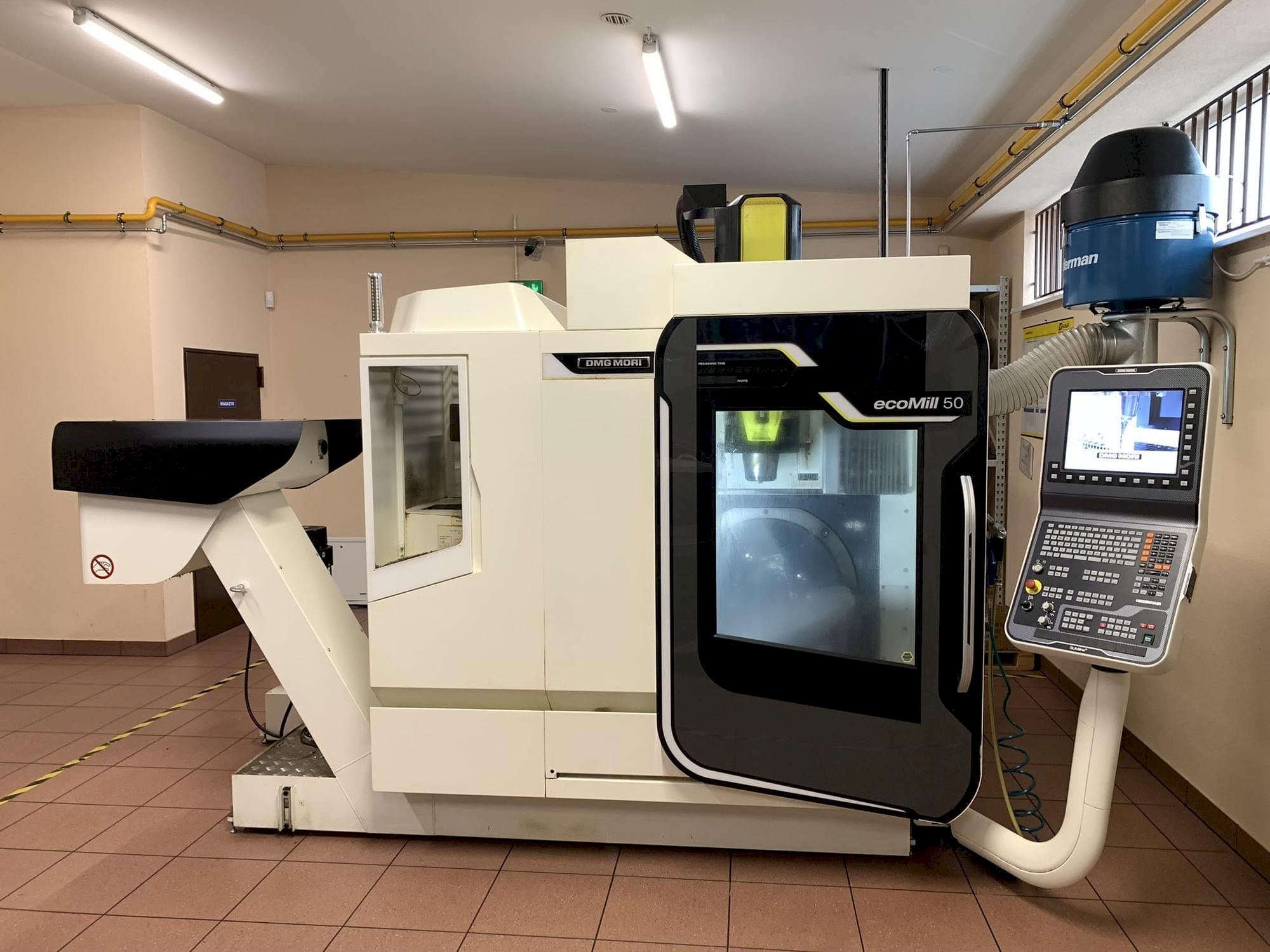

Pionowe centrum obróbcze DMG MORI ecoMill 50

Pokaż w oryginalnym języku

To pionowe centrum obróbcze DMG MORI ecoMill 50 zostało wyprodukowane w 2015 roku w Polsce i ma 25467 godzin produkcyjnych, z czego 16220 to godziny pracy wrzeciona. Jest wyposażone w panel sterowania Slimline z jednostką sterującą HEIDENHAIN TNC 620. Prędkość obrotowa wrzeciona wynosi 12000 obr.

Informacje o maszynie

marka: DMG MORI
rok: 2015
MODEL: ecoMill 50
godziny produkcji: 25467
zastosowanie: Frezowanie
Lokalizacja: Polska
rodzaj maszyny: Pionowe centrum obróbcze
Dostępność: Sprzedana

Dane techniczne - DMG MORI ecoMill 50

Ogólne dane

Długość maszyny: 5830 mm
Szerokość maszyny: 4935 mm
Wysokość maszyny: 2530 mm
Waga maszyny: 4700 kg

Sterowanie

Model: Slimline Control Panel

Główny napęd

Zakres obrotów wrzeciona: 12000 1/MIN
Moc silnika wrzeciona: 9-13 kW

Przesuw

Oś X Przesuw: 500 mm
Oś X Szybki posuw: 24 m/min
Oś Y Przesuw: 450 mm
Oś Y Szybki posuw: 24 m/min
Oś Z Przesuw: 400 mm
Oś Z Szybki posuw: 24 m/min

Stół

Długość zewnętrzna: 630 mm
Szerokość zewnętrzna: 500 mm
Regulacja wysokości: 790 mm
Obciążenie stołu: 200 kg

Narzędzi

Liczba narzędzi: 32
Maks. ciężar: 6 kg
Maks. średnica narzędzi: 80 mm
Maks. długość narzędzi: 300 mm

Informacje dodatkowe

Korzyści dla maszyny

Korzyści techniczne dla maszyn:
- - 10 c-a3380 centrum frezarskie ecomill 50, z wąskim panelem sterowania zakres przesuwu osi: x = 500 mm, y = 450 mm, z = 400 mm szybki przesuw osi liniowych 24 m/min
- - Stół uchylno-obrotowy z napędami cyfrowymi zakres obrotu osi b (-50/+110) / c (360) prędkość obrotowa osi obrotowych (b, c): 2,160°/min rozmiar stołu d 630x500
- - C-b3086 sterowanie 3d heidenhain tnc 620 z klawiaturą ascii
- - C-b3016 progressline & planonlight elektroniczny wyświetlacz czasu przetwarzania i ilości wyprodukowanych sztuk.
- - C-e3033 wrzeciono elektryczne 12 000 obr/min sk40 stożek narzędziowy din69871 do kołków pociągowych din69872 z układem chłodzenia napędu głównego (alternatywa dla standardu)
- - C-d3044 32-pozycyjny magazyn narzędzi (sk40 - standard, cat40 - z opcją c-m3004, bt40 - z opcją c-m3005, sk40 zgodnie z iso) 7388/ii typ b - z opcją c-m3002). Konstrukcja łańcuchowa wraz z chwytakiem podwieszanym
- - Pakiet produkcyjny c-k3393 składający się z: - wewnętrzny dopływ chłodziwa 12 bar - pojemność zbiornika chłodziwa: 360 l; - przenośnik wiórów - zamknięty obszar roboczy maszyny (dach szafy); - ręczne czyszczenie obszaru roboczego (pistolet czyszczący); - przełączanie powietrze-chłodziwo poprzez funkcję m (6 dysz do zewnętrznego dopływu chłodziwa i 4 dysze do chłodzenia powietrzem) - 4-kolorowa lampka sygnalizacyjna (wymagana opcja c-e3033 - wrzeciono elektryczne 12. 000 obr/min)
- - System pomiaru bezpośredniego c-k3130 dla osi x, y, z (skale liniowe) wraz z wydmuchem dla systemu pomiarowego
- - C-k4224 pakiet precyzyjnych sond pomiarowych ecoline do sterowania heidenhain, składający się z: - bezprzewodowej sondy pp40 do pomiaru detali - sondy ts27r do pomiaru narzędzi - trzpienia kalibracyjnego z uchwytem narzędziowym - pierścienia kalibracyjnego do kalibracji sondy - wycieraczki na wyposażeniu zalecana opcja: system pomiarów bezpośrednich

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
