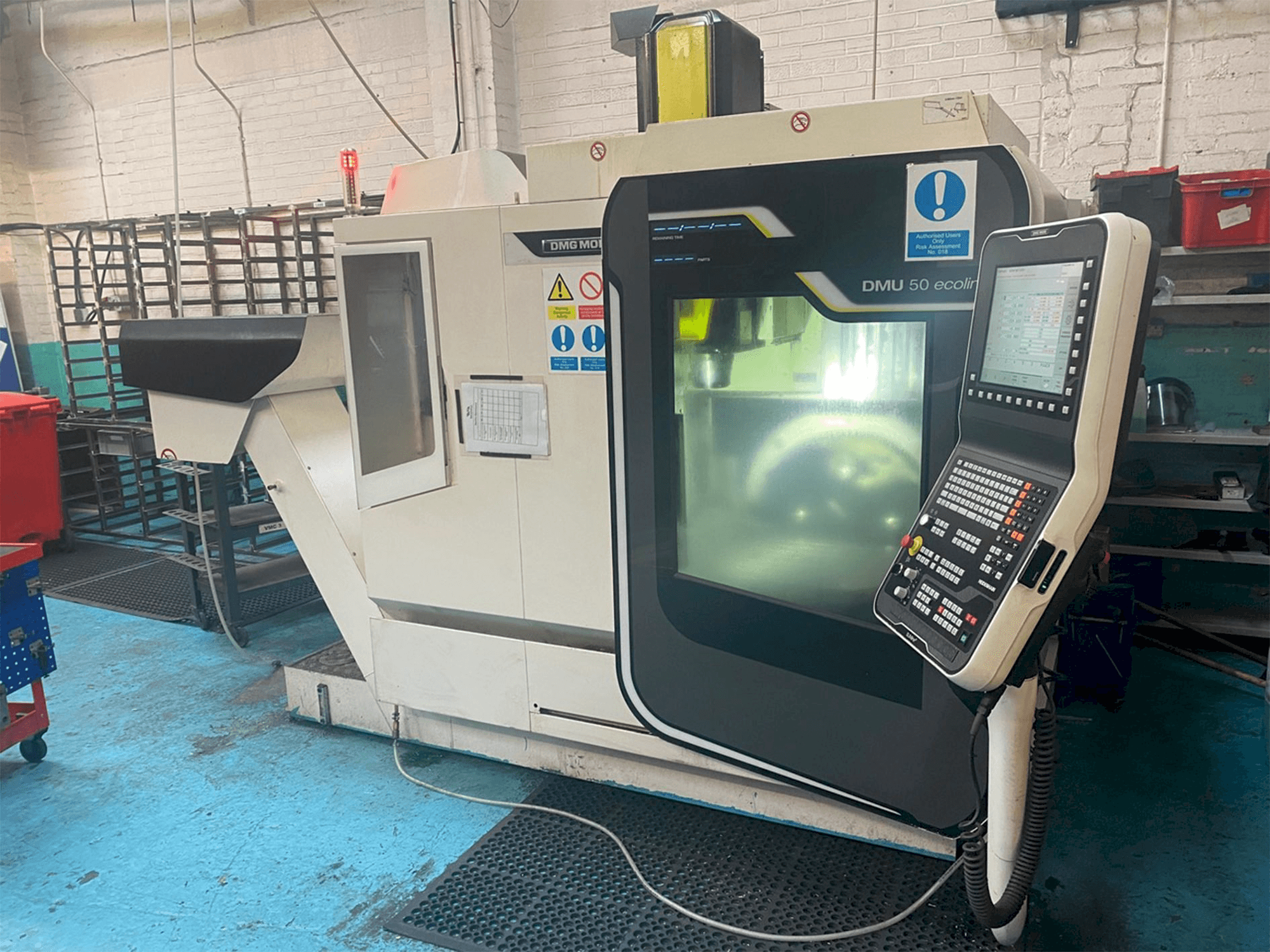

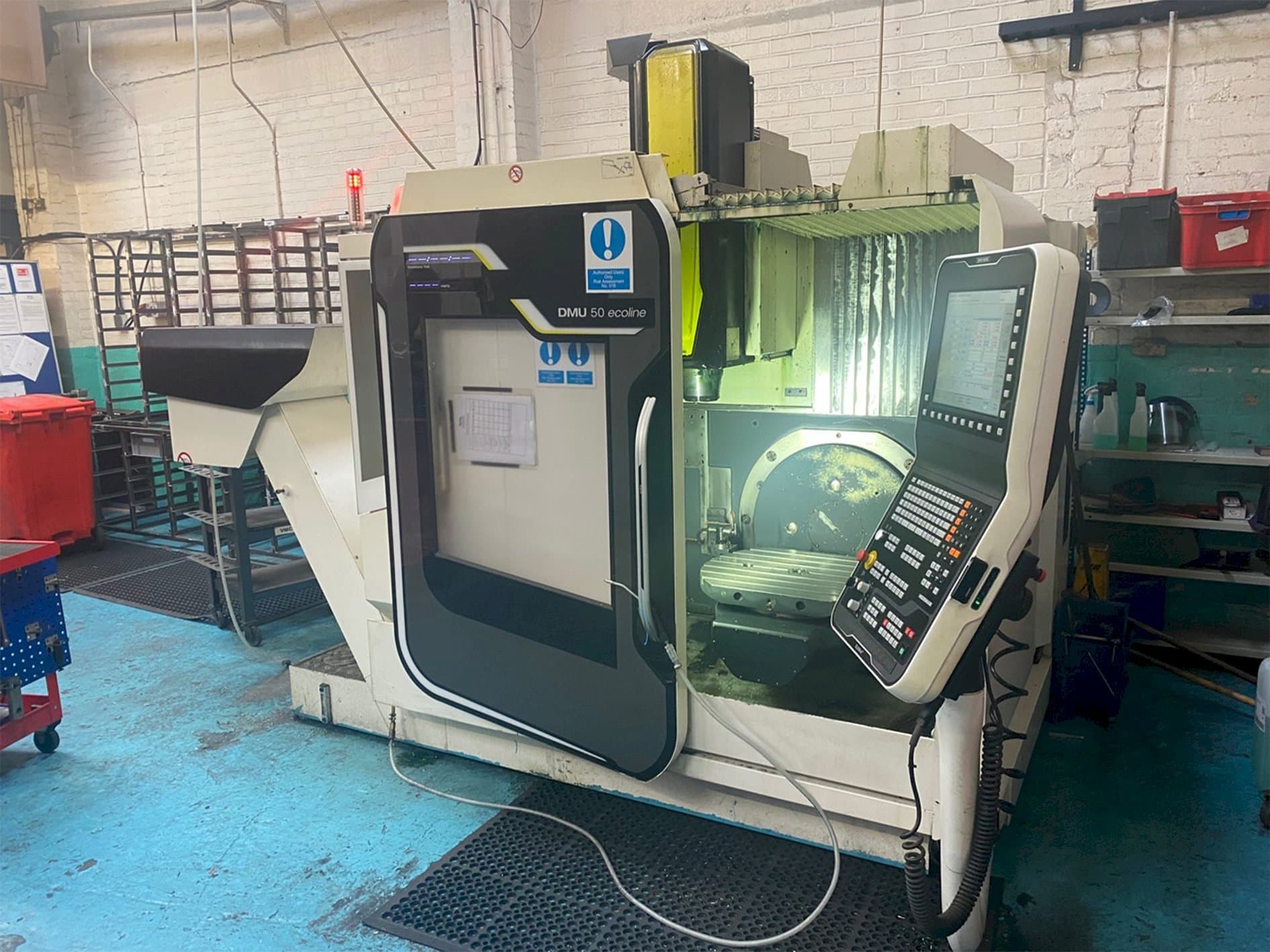

DMG - DMU Ecoline 50 5 Axis VMCGB-MIL-DMG-2014-00002

Ogólne dane

• Długość maszyny: 5500 mm
• Szerokość maszyny: 4935 mm
• Wysokość maszyny: 2600 mm
• Waga maszyny: 4000 kg

Sterowanie

• Model: iTNC 530
• Marka: HEIDENHAIN

Główny napęd

• Zakres obrotów wrzeciona: 20 – 10000 1/MIN
• Moc silnika wrzeciona: 13/9 kW
• Stożek zaciskowy: SK 40

Przesuw

• Oś X Przesuw: 500 mm
• Oś X Posuw roboczy: 24000 mm / min
• Oś X Szybki posuw: 24000 mm / min
• Oś Y Przesuw: 450 mm
• Oś Y Posuw roboczy: 24000 mm / min
• Oś Y Szybki posuw: 24000 mm / min
• Oś Z Przesuw: 400 mm
• Oś Z Posuw roboczy: 24000 mm / min
• Oś Z Szybki posuw: 24000 mm / min
• Oś B Przesuw: -5 ° / + 110 ° MM
• Oś C Przesuw: 360 ° MM

Narzędzi

• Ilość indeksów: 30
• Maks. ciężar: 6 kg
• Maks. średnica narzędzi: 80/130 mm
• Maks. długość narzędzi: 300 mm
