Frezarka FVM-80125DC Chevalier

Pokaż w oryginalnym języku

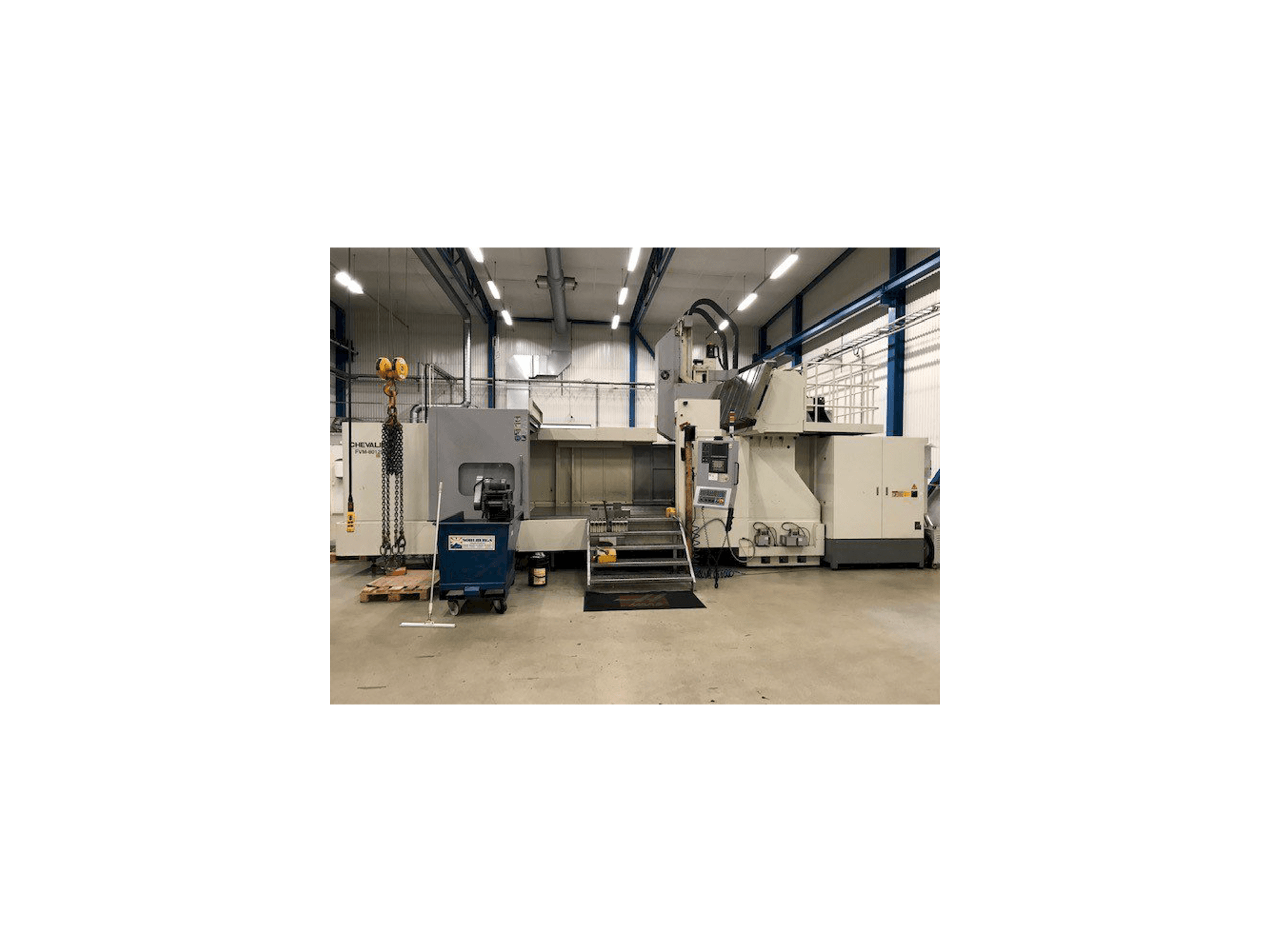

Ta frezarka Chevalier FVM-80125DC została zbudowana na Tajwanie w 2010 roku. Obsługa odbywa się za pomocą jednostki sterującej FANUC OiM. To wysokowydajne, dwukolumnowe centrum obróbcze do produkcji form jest zdolne do pracy z prędkością wrzeciona do 6000 obr/min.

Informacje o maszynie

marka: Chevalier
rok: 2010
MODEL: FVM-80125DC
zastosowanie: Frezowanie
Lokalizacja: Szwecja
rodzaj maszyny: Pionowe centrum obróbcze
Dostępność: Sprzedana
Marka sterowania: FANUC

Dane techniczne - Chevalier FVM-80125DC

Ogólne dane

Długość maszyny: 8500 mm
Szerokość maszyny: 5300 mm
Wysokość maszyny: 5700 mm
Waga maszyny: 37000 kg

Sterowanie

Model: OiM
Główny język CNC: English
Możliwość dostosowania języka CNC: Tak
Marka: FANUC

Główny napęd

Ilość wrzecion: 1
Zakres obrotów wrzeciona: 6000 1/MIN
Moc silnika wrzeciona: 26 kW

Przesuw

Oś X Przesuw: 3200 mm
Oś X Szybki posuw: 10 m/min
Oś Y Przesuw: 2100 mm
Oś Y Szybki posuw: 10 m/min
Oś Z Przesuw: 1000 mm
Oś Z Szybki posuw: 12 m/min

Przedmiot obrabiany

Przedmiot obrabiany x: 3100 mm
Przedmiot obrabiany y: 1900 mm
Przedmiot obrabiany z: 1000 mm
Ciężar przedmiotu obrabianego: 10000 kg

Stół

Długość zewnętrzna: 3200 mm
Szerokość zewnętrzna: 1800 mm
Ilość rowków teowych: 11
Odległość: 170 mm

Narzędzi

Liczba narzędzi: 60
Maks. ciężar: 20 kg
Maks. średnica narzędzi: 215 mm
Maks. długość narzędzi: 350 mm
Uchwyt narzędziowy: BT50

Media

Główne przyłącze elektryczne: 380 V
Transporter wiórów: Tak
Chłodzenie wewnętrzne: Tak

Informacje dodatkowe

Historia maszyn

Produkt końcowy: Formy
Branże przemysłowe: Przemysł produkujący formy

Korzyści dla maszyny

Korzyści techniczne dla maszyn:
- - Zdalny uchwyt do joggingu
- - Chłodziwo przelotowe wrzecionowe 30 bar
- - Wrzeciono okrągłe z bocznym chłodzeniem strumieniem chłodziwa
- - Śruby kulowe puste klasy x/y c3 z systemem chłodzenia olejem
- - Łańcuchowy przenośnik wiórów w osi y
- - System chłodzenia oleju wrzecionowego
- - Podwójny przenośnik wiórów typu śrubowego na osi x
- - Box way y / z: 175/70
- - Prowadnice liniowe w x: 5. 800 x 55
- - Stawka karmy: 1-7. 000 mm/min
Jakościowe korzyści dla maszyn:
- - Opcja ręcznego sterowania prowadnicą fanuc
- - Automatyczny system smarowania
