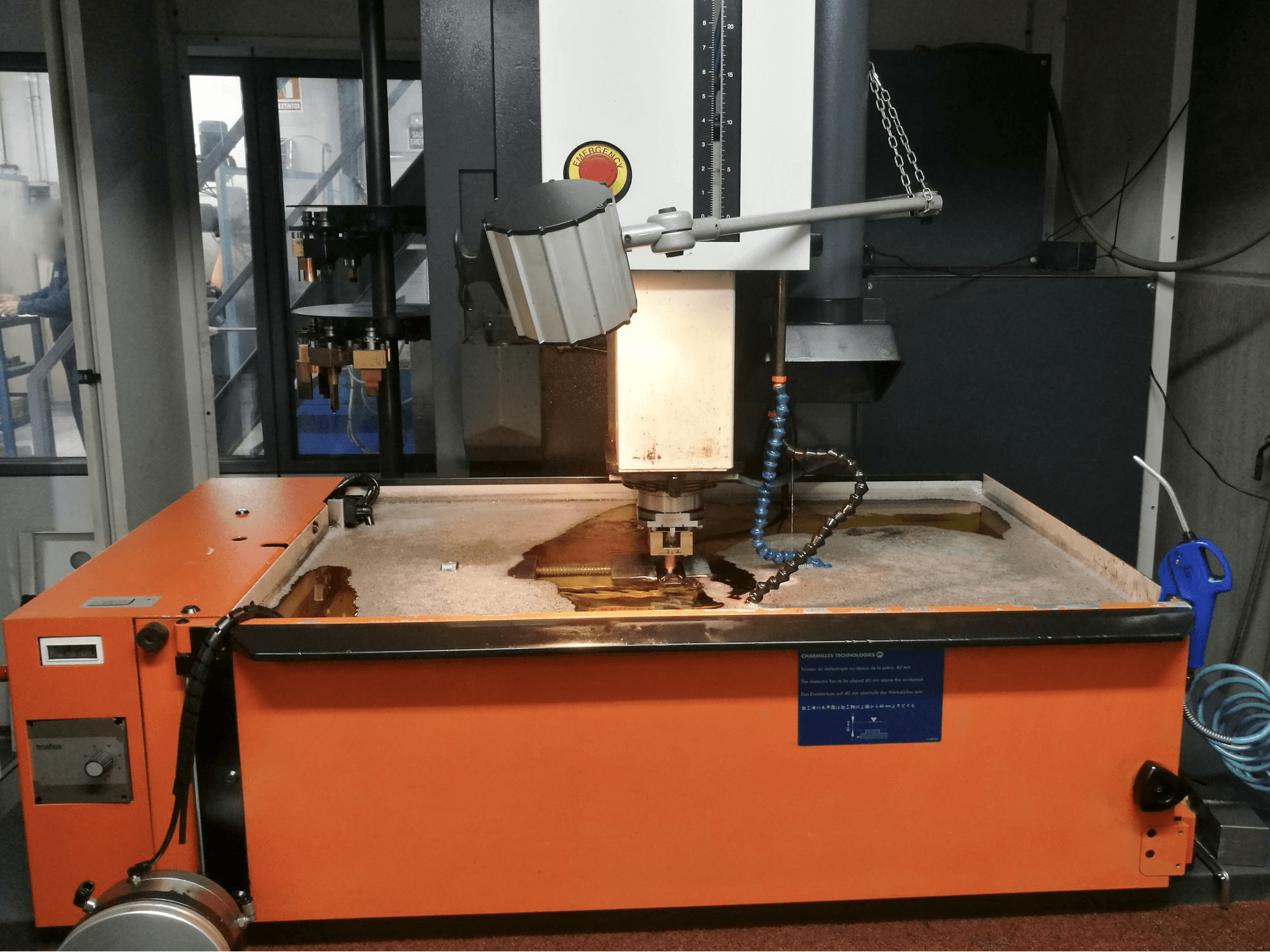

CHARMILLES - ROBOFORM 2000+ES-EDM-CHA-1996-00001

Ogólne dane

• Długość maszyny: 2790 mm
• Szerokość maszyny: 1910 mm
• Wysokość maszyny: 2540 mm
• Waga maszyny: 3450 kg

Sterowanie

• Marka: CHARMILLES

Przesuw

• Oś X Przesuw: 320 mm
• Oś X Posuw roboczy: 15 mm/s
• Oś X Precyzja: 0.5 µm
• Oś Y Przesuw: 220 mm
• Oś Y Posuw roboczy: 15 mm/s
• Oś Y Precyzja: 0.5 µm
• Oś Z Przesuw: 320 mm
• Oś Z Posuw roboczy: 15 mm/s
• Oś Z Precyzja: 0.5 µm
• Oś C Przesuw: 360° MM
• Oś C Posuw roboczy: 100 tr/min
• Oś C Siła posuwu: 20 Nm
• Oś C Precyzja: 1/1000°

Przedmiot obrabiany

• Przedmiot obrabiany x: 550 mm
• Przedmiot obrabiany y: 880 mm
• Przedmiot obrabiany z: 225 mm
• Ciężar przedmiotu obrabianego: 550 kg

Stół

• Długość zewnętrzna: 560 mm
• Szerokość zewnętrzna: 400 mm
• Regulacja wysokości: 550 mm
• Wymiary rowków teowych: 12 mm
• Ilość rowków teowych: 3
• Odległość: 125 mm

Media

• Główne przyłącze elektryczne: 400 V / 50 Hz / 3P / 16 A
• Zużycie energii: 5 kVA
• Ciśnienie powietrza: 6 bar
• Zbiornik dielektryka: 370 L
